什么是分时成像技术?

分时成像技术即采用单台线扫相机，同时搭配使用多个打光角度光源，利用相机分时控制技术，实现单次扫描获取多个光场图像信息的功能。该技术具有节约硬件成本、减小多工位布局空间、增加成像效率、降低图像处理难度等优势。

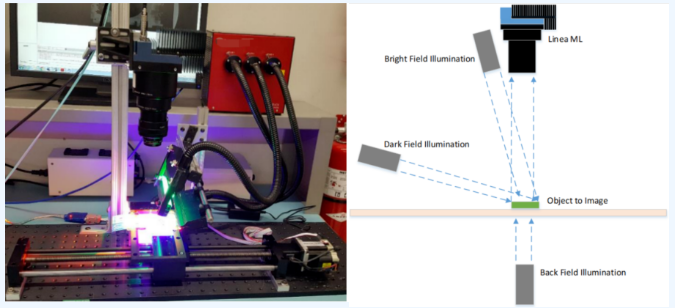

 搭建示意图

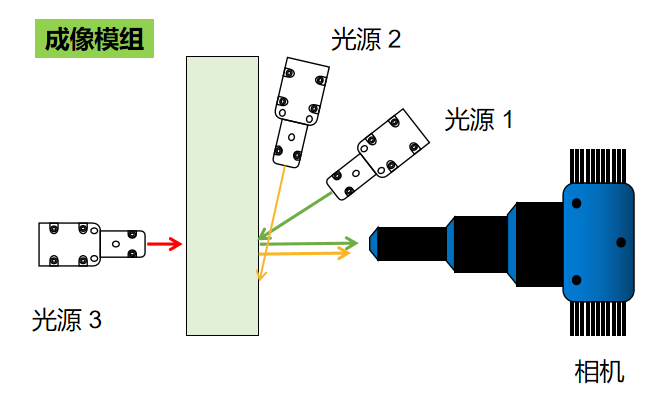

成像模组

光源组成：高亮风冷线光源，数字光源控制器

线扫相机：DALSA Linea ML系列分时相机

镜头：施耐德高分辨率大靶面镜头

原理介绍（相机曝光、光源响应）

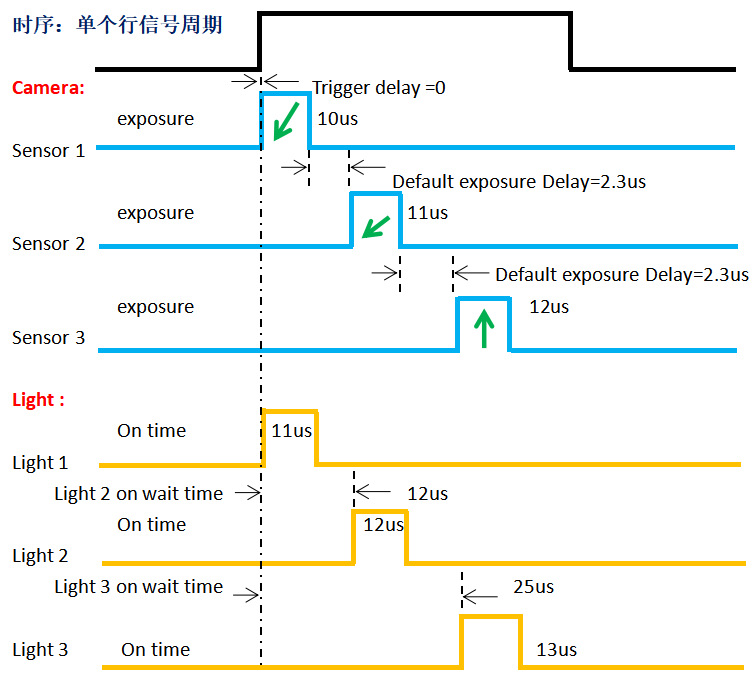

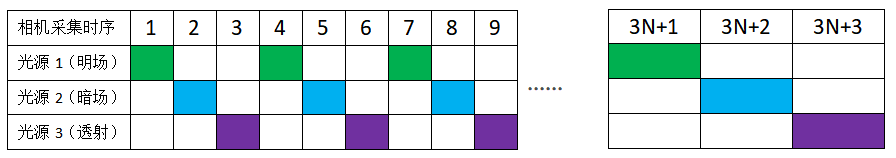

时序原理：当触发信号使能后，相机三行sensor逐行进行曝光，在其各自曝光同时，可以对外响应输出脉冲信号，进行光源控制，分别对应明场光源、暗场光源和背光光源。其中信号延时、信号脉宽等参数均可在相机端进行微调设置。

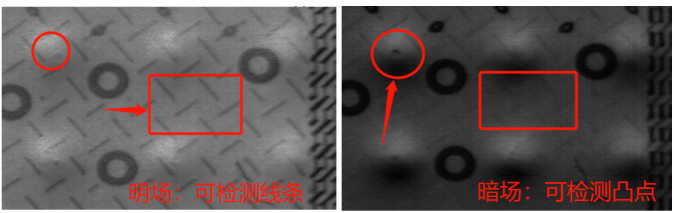

明场、暗场成像效果（印钞）

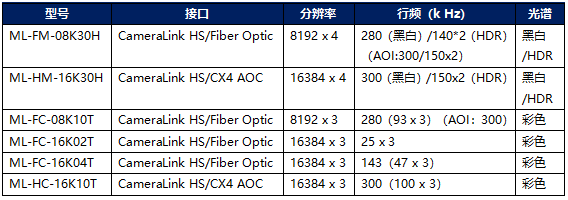

Linea ML系列相机介绍（支持分时功能）

ML 16K（左）、8K（右）相机外形

性能特点

■ 支持分时曝光功能

■ 高动态范围

■ 支持双向扫描

■ 支持LUT

■ 平场校正功能

■ 兼容GenICam ™协议

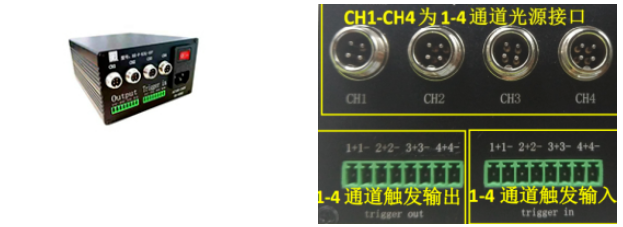

数字光源控制器

说明：该光源控制器最多支持四路输入输出控制，通讯端口为网口，可通过网口通讯对控制器进行相关参数设置。

检测效果案例说明

如下所示，通过DALSA ML 8K相机分时功能，可单次扫描获取到明场、暗场以及背光三种光场的膜检测图像，直接获取不同打光角度下的划痕、脏污、气泡等缺陷数据，显著提高了成像效率和图像检测效率。

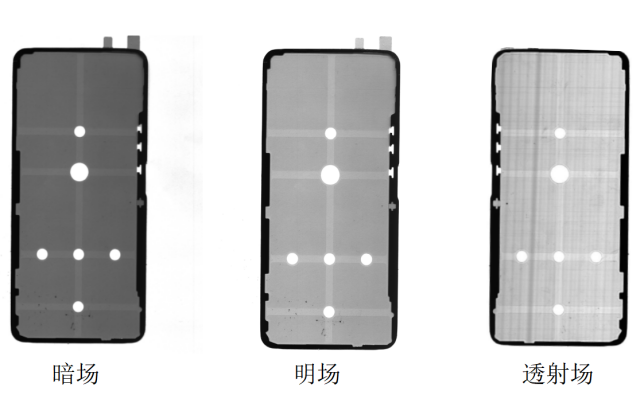

分时多场成像示例

 缺陷成像示例
