堡盟工业相机在汽车零部件检测中的应用

文/ Baumer

随着汽车加工工艺技术的提升以及模块化趋势的呈现，汽车零部件的结构越来越复杂，外形也呈现出多种多样的趋势。这为成型后的产品尺寸检测带来了一定的难度。

传统的汽车零部件尺寸检测方法由于条件所限，只能采用手动方式，专业的检测人员手持千分尺等测量工具测量产品各个部位的尺寸。但是由于汽车零部件的形状非常复杂，往往一个产品上存在的测点多达数十个，这样测量一个产品就需要花费大量时间，存在着测量效率低、采样精度低、采样频次低、数据遗漏以及人工输入错误等问题，同时这种测量也不适用于现代化管理，无法应对数据处理的实时性和数据监管等。

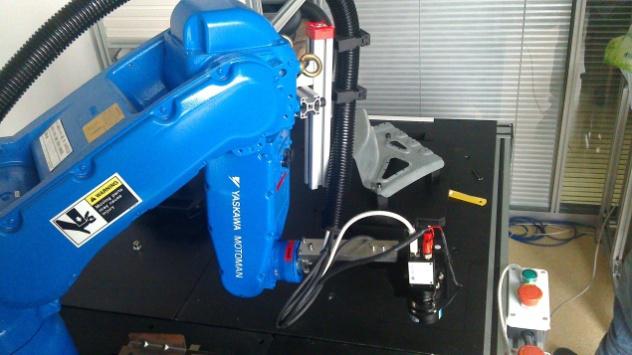

沈阳某汽车零部件生产企业，在生产中采用了以堡盟TXG13千兆以太网工业相机为检测核心的ACF自动检具，有效地解决了上述难题。这款机器视觉检测系统是一种充分利用六轴工业机器人的高柔性功能、并通过激光位移传感器和堡盟工业相机进行非接触式尺寸测量的自动机器视觉测量系统。该系统具有测量速度快、可靠性高、测量精度高等特点，使得产品的成型检测速度大大加快。

根据沈阳这家汽车零部件生产企业统计，一个拥有71个测点的CCB支架，使用ACF自动检具在不到3分钟的时间内，就可以完成全部测量任务。

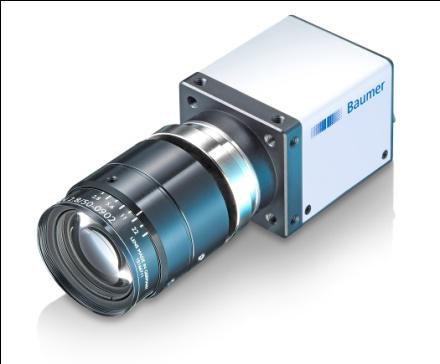

在这款ACF自动检具中，堡盟的TXG13千兆以太网工业相机发挥着超乎想象的作用，高达1392×1040的像素分辨率、每秒可达20帧全帧图像数据采集、ExView高灵敏度CCD以及千兆以太网接口，都让这款相机备受青睐。

高帧率、出众的图像质量和易集成性，这些都是堡盟工业相机一直所具有的良好品质，TXG13工业相机同样集上述优势于一身。针对工业现场嘈杂的使用环境，TXG13工业相机采用了先进的电子设计理念和物理结构化处理，使得产品从芯片到外壳都有极强的稳定性和抗干扰能力，在实际应用中可以长期稳定地保证图像采集的精准性。

此外，堡盟工业相机在温度控制上也进行了精心设计，依靠紧凑式铝制CCD内核和特殊的散热设计，有效保证了产品非常长的正常使用寿命以及长时间稳定的测量结果。

在实际检测中，相机承担着产品成像、数据采集的重要作用。对于照相对象的选择，这款工业相机几乎“毫不挑剔”，可检测各种钣金件、注塑件、油漆件、皮纹件等产品的轮廓度、位置度等，即便是高反光面、透明工件，TXG13工业相机也能够很好地完成任务。

“虽然市场上存在与堡盟TXG13具有相同精度、高帧率以及提供出众图像质量的类似相机产品，但是TXG13工业相机在长时间使用后依然能够始终如一地保持着稳定的测量精度，则是其他产品难以企及的突出特点。这也是堡盟工业相机一直以来秉持的理念，通过确保相机采图的稳定性和优秀的图像线性度，为客户省去系统维护的麻烦。”堡盟视觉技术销售经理李智勇介绍说，“汽车零部件生产车间的现场，各种生产设备、伺服系统、马达等，一旦运转起来通常都会产生很强的干扰，大多数相机都会出现测量数据不准确或丢帧的现象；相比之下，TXG13工业相机出色的工业设计使其能够有效地胜任这一任务。”

TXG13工业相机这种广泛的检测能力也促进了自动检具这种机器视觉测量系统的广泛使用。汽车零部件生产企业往往会有多种零部件产品的生产检测需求。ACF自动检具正是凭借这种强大的通用性能和可靠的使用效率，获得了越来越多汽车零部件生产厂商的青睐。
