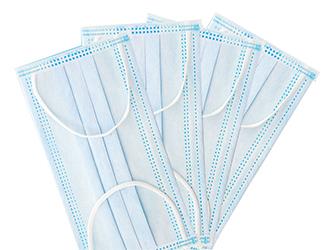

本方案仅适用于一次性三层口罩,口罩颜色为浅色,且为纯色(无图案),口罩材质为无纺布及全棉纱布。检测效率120PCS/min。


待检项目及技术要求

A 耳带偏位

B 耳带缺失

C 耳带漏焊

D 耳带长度:公差±5mm

E 鼻梁条缺失

F 鼻梁条长度:公差±5mm

G 鼻梁条偏位:公差±2.5mm

H 污点异物检测:面积大于0.5mm*0.5mm

I 污渍检测:面积大于0.5mm*0.5mm

J 口罩尺寸:公差±1mm

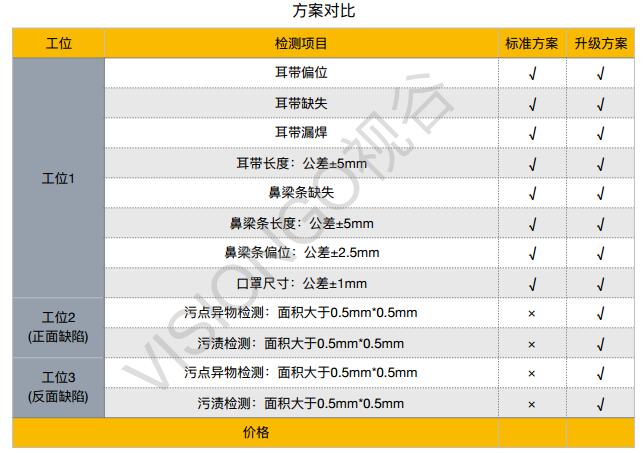

检测方案


方案详细说明

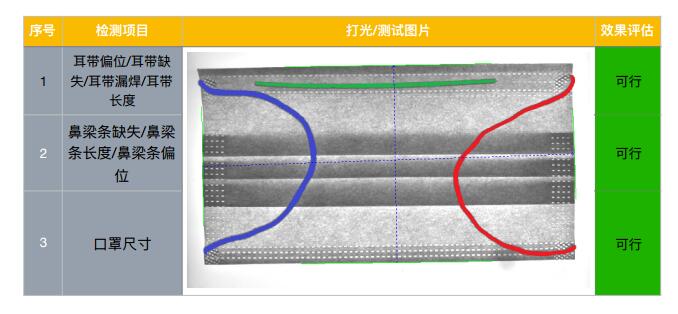

工位1


①采用白色背光源打光;

②耳带和鼻梁条的检测直接使用VISIONGO视觉的斑点分析功能,可稳定有效地找到耳带和鼻梁条的位置;

③口罩尺寸的测量,直接使用2个距离测量工具,测量效果如上表中的图;

工位2和工位3

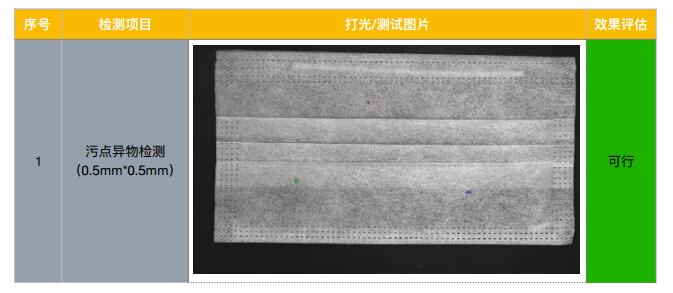

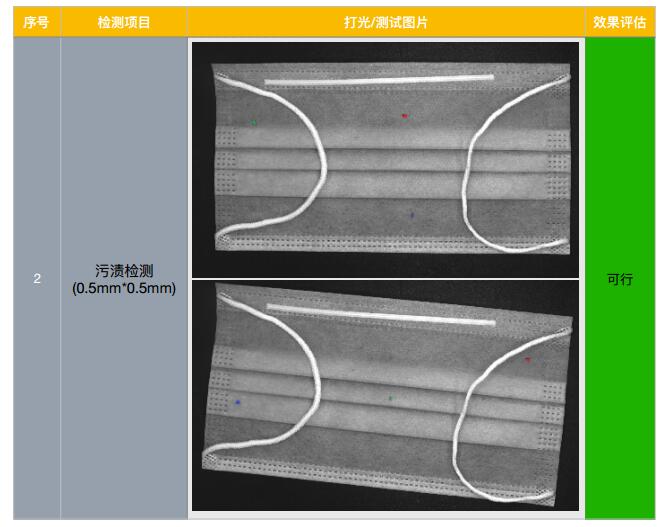

 工位2和工位3主要用来检测产品正反面的表面缺陷,主要污点、污渍、异物等,打光效果和检测结果如上图,上述测试图片的缺陷都比较小,请仔细查看。
