该榜单来自Vision Systems Design,旨在表彰2020年在机器视觉和成像领域发现的各种创新技术,产品和系统。

评选标准包括:独创性、革新、对设计师,系统集成商,最终用户的影响、满足尚未解决的市场需求、利用新技术、提高生产力。

下面让我们一起追踪2020年机器视觉和成像领域的最新技术。

白金奖获得者

1、Teledyne DALSA:Linea HS 32k TDI相机(可见光相机)

新型Linea HS 32k相机(图1)使用Teledyne DALSA的电荷域CMOS TDI传感器,该传感器具有双16k x 64像素阵列和5×5μm像素。在抓帧器中重建数据后,它以200 kHz线速输出6.5GB / sec的速度输出32k / 2.5μm超分辨率图像。超级分辨率可为当今最苛刻的自动光学检查提供最先进的性能。该传感器具有独特的设计,可在水平和垂直方向上使用像素偏移二分之一像素来实现超分辨率,而不是使用2.5 x 2.5μm的实际物理像素尺寸。此设计具有以下优点:更高的层次,更高的MTF,更低的系统成本以及使用现有照明和16k / 5μm透镜的能力。

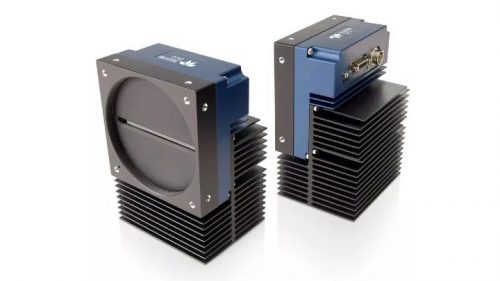

图1:Teledyne DALSA的Linea HS 32k相机使用Teledyne DALSA的电荷域CMOS TDI传感器,具有5×5μm像素的双16k x 64像素阵列,并以200 kHz线速输出6.5GB的输出32k / 2.5μm超分辨率图像/秒,在抓帧器中重建数据之后。

金奖获得者

2、CCS公司:EFFI-FLEX-HSI高光谱LED照明(照明,透镜和光学元件)

EFFI-FLEX-HSI(图2)是一种新型的VIS-NIR宽带VIS-NIR高光谱LED照明器,用于机器视觉和科学成像,它是由单个连续光谱宽带光源产生的。单个宽带LED设计允许在400到900 nm之间的相对平坦的光谱,具有很高的空间和光谱均匀性,并且适合于区域扫描和线扫描高光谱成像应用。另外,可以以无限制的形状系数来制造灯,例如具有可调光谱的条形灯,线条灯,背光和投影仪。

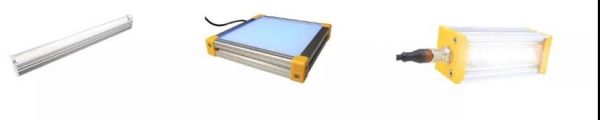

图2:CCS Inc.和EFFILUX开发了EFFI-FLEX-HSI新型宽带VIS-NIR高光谱LED照明器,用于机器视觉和科学成像。

3、Cubert:ULTRIS光场高光谱相机(专业相机)

ULTRIS是基于光场技术的20 MPixel高光谱相机。该摄像机的波长范围为450至850 nm(100个波段),中心波长的2%(采样4 nm)光谱分辨率,每个数据立方体的空间分辨率为160,000.利用双千兆以太网接口,数据立方体可以高达6 fps的速度读取。无需泛锐化,IMU和后处理即可完成高质量的光谱图像或高光谱数据立方体。据称,ULTRIS的重量小于350克,尺寸为60 x 60 x 57毫米,无论在实验室,现场还是在小型UAS上使用,都可以轻松舒适地进行操作。

4、Headwall Photonics:MV.X高光谱嵌入式视觉摄像机(嵌入式视觉)

Headwall Hyperspec MV.X在IP67防护等级的外壳内具有NVIDIA嵌入式计算设备和固态存储器,可通过符合GenICam的GigE接口执行实时分类和输出结果。摄像机以1.75 nm /像素的光谱采样捕获了342个光谱带的VNIR(400至1000 nm)波长范围内的高光谱数据。此外,该相机还采用了公司设计的全息光栅,校正像差的同心光学设计以及高效的被动散热设计。

5、IDS成像开发系统:IDS NXT ocean(多合一推理相机解决方案)(视觉系统)

IDS NXT ocean(图3)降低了进入门槛,并提供了易于使用的工具,可在几分钟内创建推理任务,而无需太多先验知识,并立即在相机上执行它们。该系统基于用于神经网络的易于使用的培训软件,智能相机和在硬件方面执行神经网络的AI加速器。用户只需要样本图像和知识对他们的评价(例如,好或坏)创建一个神经网络。根据IDS的说法,这意味着任何人现在都可以在很短的时间内实现针对单个应用的基于深度学习的图像处理。

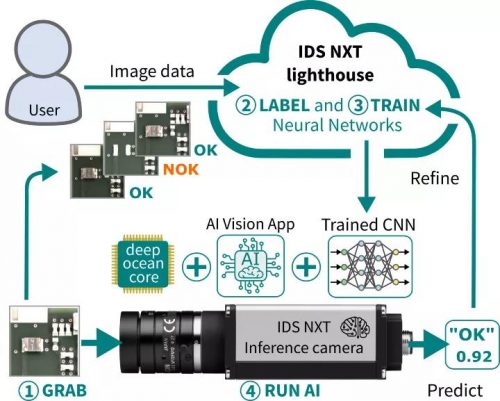

图3:IDS成像开发系统的IDS NXT ocean提供了易于使用的工具,可在无需太多先验知识的情况下快速创建推理任务并立即在相机上执行它们。

6、基恩士公司:图案投影视觉系统(视觉系统)

Keyence的新型投影视觉系统是2D和3D视觉系统,可解决机器视觉和零件检查领域中的许多问题。Keyence希望解决的三个问题:针对复杂和具有挑战性的检查应用进行稳定的成像(从2D摄像机添加3D高度数据),为客户简化设置(逐步设置菜单)以及对零件进行质量检查所有行业的各种规模。

7、Matrox Imaging: AltiZ 3D轮廓传感器(3D相机)

Matrox AltiZ 3D轮廓传感器(图4)具有双摄像头,单激光设计,可与Matrox Imaging或第三方机器视觉软件配合使用。探查器使用红色(660 nm)或蓝色(405 nm)激光器,并具有GigE Vision界面,并且在设备内部运行的专有算法可自动生成各种类型的3D数据-个人配置文件,深度图或点云-通过组合或选择来自两个集成图像传感器的像素数据,这些数据会自动采样以获得恒定的水平分辨率。Matrox AltiZ将双图像传感器设计并入相对紧凑的外壳(233 x 120 x 48 mm)中,从而在市场上与其他传感器脱颖而出。当两个图像传感器查看与对象或场景相交的同一条激光线时。

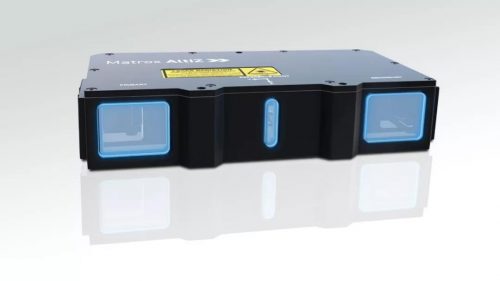

图4:与Matrox Imaging或第三方机器视觉软件兼容,Matrox Imaging的新型AltiZ 3D轮廓传感器具有双摄像头,单激光设计。

8、ProPhotonix:可单独寻址的LED背光灯(照明,透镜和光学元件)

ProPhotonix设计了定制的基于LED SMD的背光灯,其中包含数百个LED,可以用几种不同的LED波长(包括白色,蓝色和红外)实现该背光。可以针对不同的背光尺寸(例如1000 mm x 500 mm)配置系统设计。灯可以在高功率下运行,例如白色LED版本的最大强度为140kLux.外部强制空气冷却系统提供温度控制。该灯能够在100μs内具有6种不同的频闪模式,并且基于饱和数学的复杂软件结构能够控制大量LED.

银奖获得者

9、凌华科技:PCIe-GIENVQ,AI机器视觉框架抓取器(框架抓取器和板)

凌华科技的PCIe-GIENVQ GigE图像采集卡针对基于AI的机器视觉,是一款具有PoE功能和集成GPU的4通道PCI Express GigE图像采集卡。该公司表示,采用NVIDIA Quadro P1000 Pascal架构技术并具有512/1024 CUDA内核,大容量板载内存和先进的显示技术,PCIe-GIENVQ图像采集卡可提供卓越的性能,更快速的媒体传输和多个GigE视觉连接。

10、凌华科技:智能托盘(视觉系统)

凌华科技智能托盘是一整套交钥匙的机器视觉AI系统,专门设计用于帮助分销行业自动化包装,码垛和运输,以无中断方式提高订单准确性和效率。Smart Pallet包括用于实时连接的ADLINK Neon智能相机和Edge IoT软件以及用于基于AI的机器视觉的应用程序,可以连接新设备和现有设备,捕获多个图像数据流,并应用高性能处理能力来实现机器学习和推理。边缘。

11、凌华科技:Vizi-AI(嵌入式视觉)

Vizi-AI是凌华科技屡获殊荣的工业机器视觉AI开发套件,它为机器视觉AI技术的入门提供了一个低成本的切入点。Vizi-AI入门开发者套件包括一个基于Intel Atom的SMARC计算机模块,以及Intel OpenVINO工具套件和ADLINK Edge软件的分发。

12、Edmund Optics:TECHSPEC CA系列定焦镜头(照明,透镜和光学元件)

TECHSPEC CA系列定焦镜头专为APS-C大幅面图像传感器的27.9 mm对角线图像圈而设计,具有带M35 x 0.75螺纹的TFL固定座和与C-Mount相同的17.5 mm法兰距离。镜头的焦距分别为50、75和100毫米。50和75毫米镜头的光圈为f / 1.8-f / 16,而100毫米镜头的光圈为f / 2.8-f22.50毫米镜头的工作距离为200毫米,而75和100毫米镜头的工作距离为500毫米。

13、Emergent Vision Technologies:BOLT HB-25000-SB 25GigE摄像机(可见光摄像机)

HB-25000-SB摄像机提供单色或彩色版本,具有Sony Pregius X IMX530传感器,24.47 MPixel背照式像素结构传感器。通过其25GigE接口,这些摄像机在全分辨率下可达到98 fps的帧速率。此外,该摄像机还具有Mellanox驱动程序支持功能,每台PC最多可支持最多摄像机,从而大大节省了成本。

14、基恩士公司:3D视觉引导机器人系统(视觉系统)

Keyence的3D视觉引导机器人系统 是基于三个因素设计的:获得高质量的图像,易于使用以及提供完整的解决方案。该系统使用四个摄像头来获取图像,这四个摄像头彼此之间精确地以不同的角度定向,从而避免了垃圾收集应用中的盲点。此外,该系统还具有仿真软件,用于测试在预期的工作条件下如何很好地指导示教的镐,因为可以将CAD数据加载到该软件中,并且可以模拟随机定向的零件。

15、LIPS公司:LIPS视觉引导机器人,3D鞋类自动化解决方案(机器人)

用于鞋类自动化的LIPS VGR解决方案由机器人技术,3D视觉和人工智能技术组成,可实现鞋底胶粘剂自动化。该系统实时计算胶水喷涂路径,并将结果输入到机械臂,该机械臂将胶水涂到各种鞋号和表面上。

16、RDI Technologies:Iris CM(视觉系统)

该公司表示,基于Iris CM视频的资产状态监视系统将传统的加速度计与RDI的基于视频的专利振动测量相连接,以确保您在工厂中不会错过任何东西。该系统具有三个带2.3 MPixel CMOS传感器的USB 3.0摄像机,可提供一个过程或一台机器的多个视图,每个摄像机最多可存储90分钟的高清数据。用户可以根据外部输入,基于虚拟摄像机的兴趣区域以及移动阈值来触发视频和数据记录。

17、Saber1 Technologies:CXP多通道滑环(相机配件/连接性)

业内首个CXP多通道CoaXPress旋转接头(滑环)以60 RPM的速度传输至CXP 12.该设备可用于云台和机器人应用,并将CXP信号传输到组件的连续旋转部件。

18、SensoPart:VISOR机器人(可见光相机)

该公司表示,VISOR机器人视觉传感器的新软件更新(图5)包括新的机器人功能,这些功能简化了使用并提供了更大的灵活性。这包括新的“手眼/基础眼”应用特定的校准方法,其中通过从不同的姿势获取校准板并将机器人的位置传输到相机,以数字方式确定机器人-相机系统中的参考。新型轮廓3D检测器还可以在紧凑的2D视觉传感器中基于已知轮廓的透视变化实现精确的3D定位。

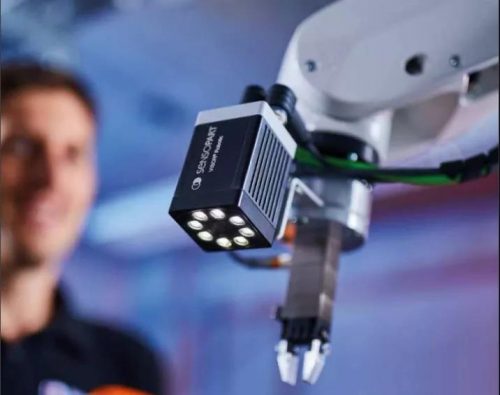

图5:SensoPart更新了其VISOR机器人视觉传感器的软件,以包括简化使用并提供更大灵活性的新机器人功能。

19、SOLOMON:AccuPick 3D(视觉系统)

AccuPick 3D软件建立在神经网络的各个层上,可以识别复杂的产品和模式,无论是否带有CAD文件。该软件处理来自不同类型3D扫描仪的点云-结构化光,激光三角测量,ToF,主动立体视觉和LiDAR.该软件与20多个主要机器人和四个关键的PLC品牌兼容,并带有用户友好的拖放式GUI,无需用户编程。该公司表示,最新的AccuPick 3D版本包括通过真实照片模拟进行自动标记以进行数据采集和注释,从而无需手动标记,同时大大简化了用户的工作。

20、SWIR Vision Systems:Acuros CQD SWIR摄像机(不可见光摄像机)

SWIR Vision Systems率先开发了基于量子点的高清图像传感器技术,并将其用于商业用途,该技术用于红外热像仪,可为SWIR波段提供更高的清晰度(1920 x 1080阵列)和更低的传感器功能。根据该公司的数据,基于在硅读出IC上制造的带有胶体量子点(CQD)薄膜光电二极管的传感器,Acuros SWIR摄像机成为第一款可商用的SWIR波段全高清1920 x 1080阵列摄像机。

21、Teledyne e2v:Emerald 67M图像传感器(图像传感器)

据该公司称,Emerald 67M全球快门CMOS图像传感器可为客户提供超低噪声性能和仅2.8e-的读取噪声。该传感器具有2.5 μm的像素尺寸,70%的量子效率,APS-C光学格式,多达72个LVDS输出和8/10/12位转换模式。此外,该传感器还具有一系列基于应用的功能,包括关注区域模式,高动态范围模式,水平子采样,查找表,合并和像素缺陷校正。

22、Tordivel:Scorpion 3D Stinger食品安全扫描仪(3D相机)

Scorpion 3D Stinger食品安全扫描仪是一种3D彩色扫描仪,在工业IP67等级和食品安全IP69K外壳中集成了光源,摄像头和I / O.该扫描仪具有高动态范围,适用于低对比度的表面,高达3500 fps的帧速率,编码器驱动的图像捕获,并针对在传送带上运行的基于机器人的应用程序提供高级食品质量检查。

23、Tordivel:用于托盘分拣的Scorpion 3D毒刺机(视觉系统)

用于托盘分拣的Scorpion 3D毒刺机旨在自动检查用于运输食品和其他货物的托盘。该系统根据损坏,清洁度和外观对木制和塑料托盘进行分类。此外,该系统对所有货盘侧面进行高分辨率彩色和3D扫描,可以处理多种货盘类型和尺寸,并且可以一年365天,每天24/7,每小时分类480个货盘。

24、XIMEA:MX377相机(专业相机)

MX377相机针对科学成像应用,具有PCIe接口,Gpixel的GSENSE6060 37.7 MPixel sCMOS背面照明传感器,44 fps帧频和95%的量子效率。GSENSE6060数据输出由两个读出放大器(高和低)组成,可提供HDR组合以及高达90 dB的动态范围。

铜奖获得者

25、Cadence:Tensilica Vision Q7 DSP(嵌入式视觉)

Cadence Tensilica Vision Q7 DSP可以提供每秒1.82兆兆位运算(TOPS),并在单个产品中处理视觉/图像处理,AI处理以及同时定位和制图(SLAM)应用。据Cadence称,这种灵活的可编程设备可用于移动,AR / VR,机器人,无人机和汽车应用中,以从CPU或GPU上卸载计算,并在平台上提供出色的性能吞吐量。

26、爱普生机器人:IntelliFlex进纸系统(机器人)

Epson IntelliFlex供料系统在一个开发环境中结合了Epson机器人,柔性供料器和视觉系统。根据Epson Robots的说法,集成进纸器,机器人和视觉系统需要花费数周的时间,而现在使用IntelliFlex进纸系统只需数天。减少的开发时间为制造商提供了快速更换零件的快速转换效率,这是当今市场上零件供应解决方案的明智选择。

27、NEO的HySpex:Baldur相机(专业相机)

HySpex Baldur高光谱摄像机涵盖了从400到2500 nm的三个不同的波长范围段,并且由于其额外的光捕获功能,可以在保持优于1.7像素的分辨率的同时实现高速在线成像。Baldur相机是奈奎斯特相机,提供两个光谱带的光谱分辨率,同时捕获的光量是经典系统的四倍。为了确保提供每帧最多的信息,频谱分辨率应保持在非常接近两个频段的水平。

28、LUCID Vision Labs:Helios Flex 3D飞行时间MIPI模块(嵌入式视觉)

Helios ToF摄像机(图6)具有Sony背面照明的DepthSense IMX556PLR ToF传感器,并利用VCSEL照明来提供高精度3D点云测量。Helios ToF摄像机的工作范围为0.3 m至6 m,在0.3至1.5 m的工作范围内提供<2 mm的精度和<5mm的精度。

图6:LUCID Vision Labs,Inc.的Helios Flex 3D飞行时间相机具有Sony的DepthSense IMX556PLR ToF传感器和MIPI CSI-2接口。

29、三菱电机美国公司:CIS宽幅线扫描相机(可见光相机)

三菱电机的新型KD系列接触式图像传感器(CIS)线扫描相机是更宽幅的型号,可以成像1064 mm,1247 mm和1688 mm的宽度。分辨率为每英寸600像素,可以降低分辨率以提高扫描速度。其他功能包括Camera Link或CoaXPress界面,改进的27毫米工作距离和景深,以及整个视场上的1:1远心图像,没有图像失真。

30、Neousys Technology:PB-9250J-SA系列(嵌入式视觉)

Neousys的PB-9250J-SA是一个独立的备用电源模块,该模块利用超级电容器技术并集成了用于智能操作的微处理器,可以在-25°C至65°C的恶劣环境下工作,并且使用寿命长(10年或500,000次充放电循环)。

31、OmniVision Technologies:OX08B汽车图像传感器(图像传感器)

OX08B汽车图像传感器提供了8.3 MPixel分辨率,140dB HDR和最大的LED闪烁缓解(LFM)的组合。根据OmniVision的说法,这是业界最高分辨率和最佳HDR的显着水平。此外,OX08B通过传感器独特的片上HALE(HDR和LFM引擎)组合算法,为LFM性能提供了新的基准,OmniVision的3D堆叠技术使其得以集成。

32、安森美半导体:ARX3A0 CMOS图像传感器(图像传感器)

ARX3A0是一款560 x 560(0.3 MPixel)CMOS传感器,专门设计用于解决AR / VR / MR头戴式耳机和眼镜内部的眼睛跟踪问题。它使用具有增强的近红外处理功能的2.2 μm前沿发光像素背面照明,比眼动追踪应用中使用的840 nm波长的光高100%改善了像素响应。有了更高的像素响应,就需要更少的近红外LED,从而实现了更低的成本,并且由于这些LED也可以在较低的功率水平下使用,因此还可以延长电池寿命。

33、Optotune和VS Technology:  12毫米液体透镜12MP 1.1″ (照明,透镜,和光学元件)

这12mm液体镜头瞄准最大1.1英寸格式和12 MPixel分辨率的图像传感器,可实现73°的大水平视场(HFOV)。镜头可聚焦100毫米至无限远,从而克服了深度限制标准定焦镜头的光学视场(DOF),该设计针对物流应用中的条形码读取进行了优化,例如分拣,垃圾箱拣选和码垛。

34、普林斯顿红外技术公司:MVCam(非可见光摄像机)

MVCam系列短波红外(SWIR)和可见InGaAs摄像机在0.4至1.7 μm波段内敏感,在1280 x 1024分辨率下可捕获95 fps,像素尺寸为12 μm.标准配置使用没有移动部件的单级热电冷却器,该冷却器集成到密封包装中,可为图像传感器提供稳定的20°C温度。摄像机的PIRT1280A1-12数字阵列生成14位数字图像数据,读取的噪声小于45 e-。

35、Radiant Vision Systems:ProMetric Y43-43兆像素成像光度计(专业相机)

ProMetric Y43成像光度计是一种科学的计量工具,它可以量化显示器和照明组件中精确的亮度值,这超出了其他高分辨率成像系统的能力,其中最引人注目的是非光学(辐射)机器视觉系统。公司。Y43成像光度计具有43 MPixel CCD图像传感器,并包括带有内部Tristimulus Y滤光片的PM-IP成像光度计和用于红外测量的PM-IR成像辐射计。

36、ViewOn:Surfi-Inspect(视觉系统)

Surfi-Inspect是基于ViewOn的专利计算照明设备的在线计算成像系统。Surfi-Inspect的图像采集设备包括一个单面扫描相机和照明设备,其中包括两个垂直于传送带移动方向安装的条形光源。相机以相等的间隔扫描多条线以检查快速移动的物体,从而实现多视图立体成像,并且照明顺序以各种角度照亮被检查的物体,从而实现光度立体和明场/暗场成像技术。

37、Vision Research :Phantom VEO 1310(专业相机)

Phantom VEO 1310高速  相机  配有一个1.2 MPixel CMOS图像传感器,像素大小为18 μm.摄像机可提供全分辨率10860 fps,1280 x 720时14350 fps,640 x 480时30030 fps,320 x 12时423350 fps.合并模式,HD-SDI和HDMI输出,可编程I / O,基于图像自动触发(IBAT),安静模式,自动曝光和曝光指数是所有型号的标准功能。还提供可选的10 Gb以太网接口。
