应用

MJV-Sähkö公司专门提供具有参数化功能的机器视觉系统,可适用于胶合板行业的板材分拣作业。在他们的板材贴面分级等自动化项目中,采用高效和最新的自动化系统非常重要,因为这样才能实现高生产效率。

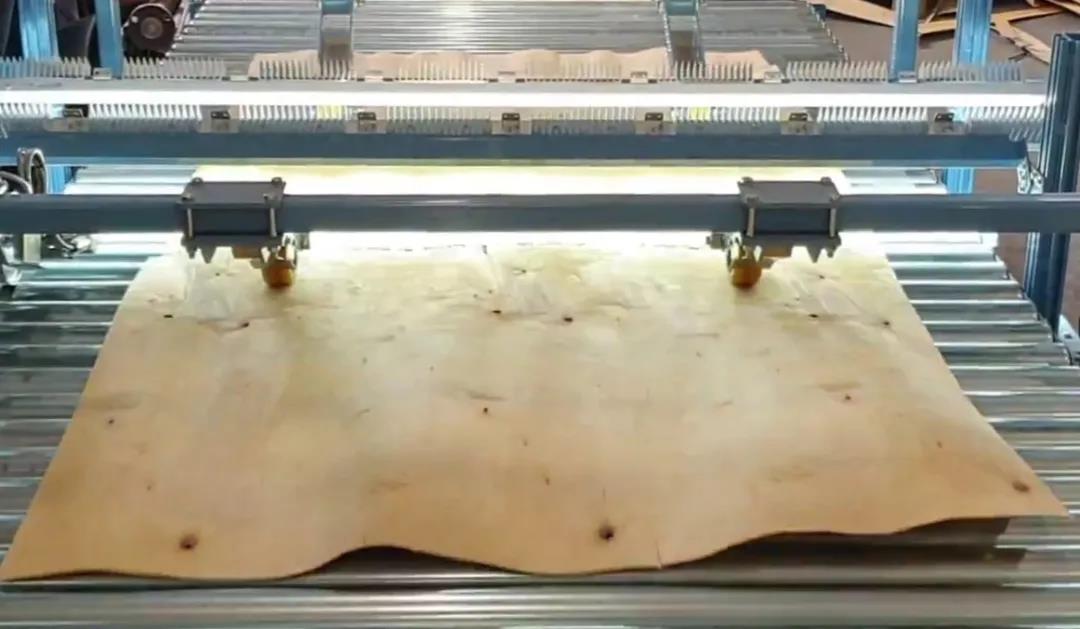

贴面分级的系统设置

通常在贴面分级过程中使用的线阵相机,安装过程会较为复杂。因此,MJV-Sähkö公司想找到一款彩色面阵相机,不仅能满足贴面分级检查过程的要求,而且安装轻松简单。

解决方案



在贴面纸分级应用中,需要在传送带上使用高分辨率的线阵相机为纸张(例如1800 mm宽)采集图像。先由软件使用现代深度学习技术来分析纸张,然后生产系统会利用所得的分析结果实现各种功能,例如将纸张分拣为不同等级,或将材料进行胶接。


软件截图所示的是对材料进行检测和分类的出现频次

Lateral Engine公司的Jaakko Rantala说:“线阵扫描应用并没有什么革命性的创新技术,客户故事的核心在于我们如何与Basler沟通,最终成功利用Basler面阵相机在线阵扫描应用中进行图像采集。”

本要点在于配置相机和接口卡,在仅由几条线组成的AOI中让相机实现极高的帧速率(例如,4线 @ 2000 Hz,由编码器接口触发)。然后,在将完整帧传输到主机软件之前,要在接口卡上高效地将分组的图块拼接在一起。

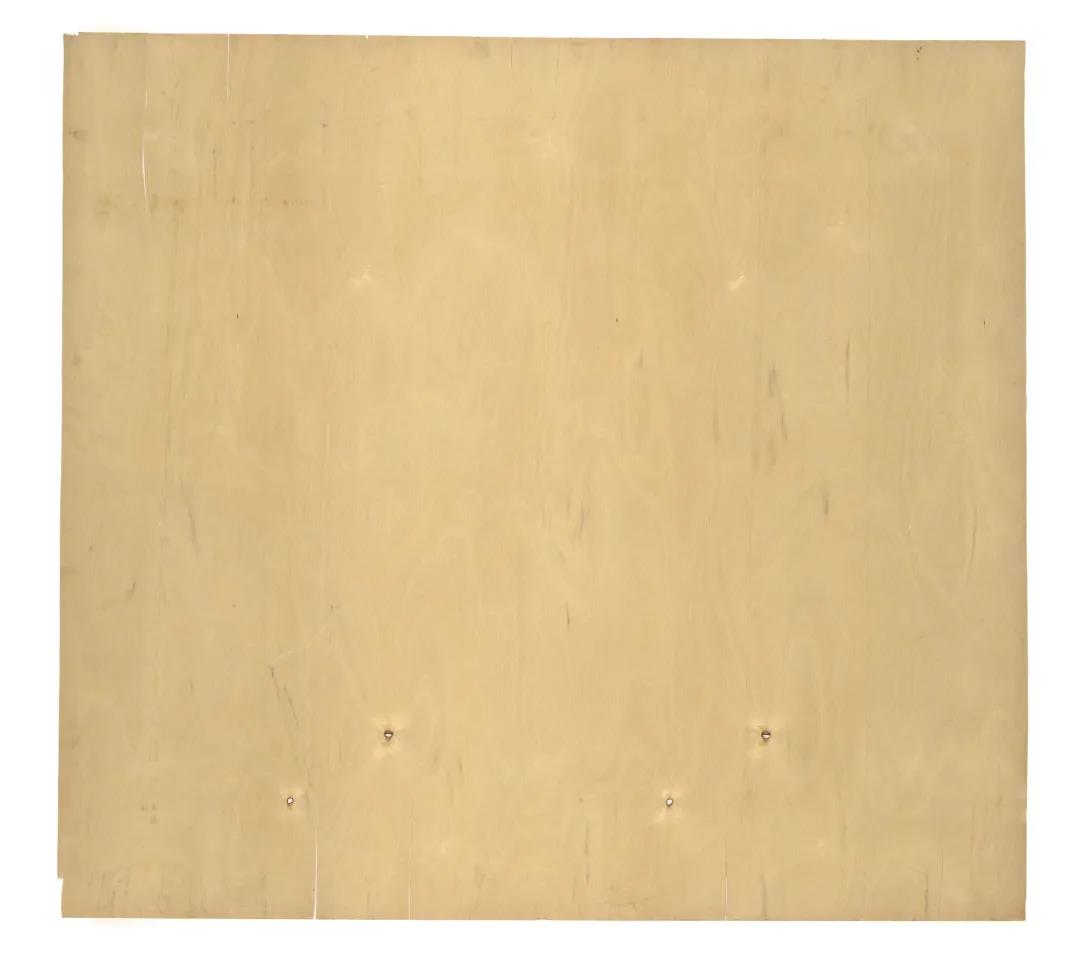

获得板材贴面图像
这种方法需要使用以下各项来实现:

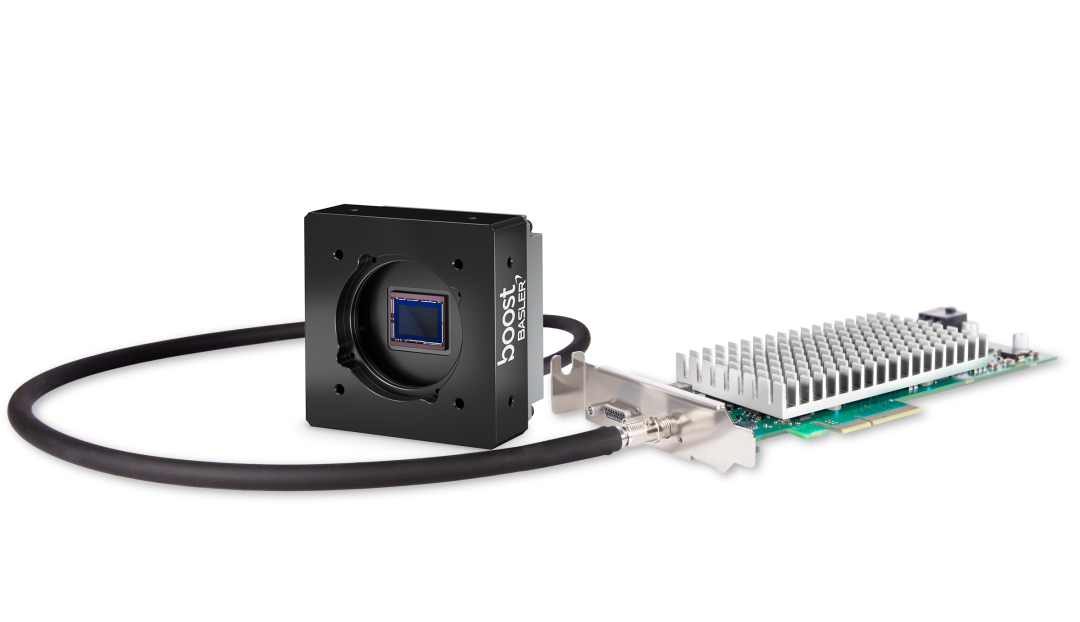

  • 配备高分辨率芯片的Basler boost相机

  • CoaXPress 2.0接口提供的高带宽(Basler boost相机 + Basler CXP-12接口卡)

  • 与Basler进行出色的协作,将接口卡升级用以支持多种新功能,其中包括线拼接和用于相机触发的编码器接口



优势


在此应用中使用Basler boost相机的好处:

■ Basler boost完整套装拥有卓越的性价比:包含配备CoaXPress 2.0接口的Basler boost相机,以及完美匹配的Basler CXP-12接口卡

■ 线材长度可达40 m,在全带宽输出情况下传输速度可达12.5 Gbps

■ 可选用低成本的C-mount镜头



■ 易于集成:成像设置和安装方面具备巨大优势,由于它能够显示整个面阵相机图像并选择AOI,因此易于调整和校准,而通常普通线阵相机的安装则非常繁琐。
