随着现代自动化技术的发张,以机器视觉为代表的人工智能技术应用正在不断扩展到工业自动化控制行业的每个细分领域。机器视觉其实就是用机器代替人眼来做测量和判断。机器视觉检测系统一般包含光源、图像采集、图像处理以及运动控制系统,机器视觉工控机是机器视觉检测系统的“大脑”,机器视觉技术的高速发展也倒逼工控机由传统工控机向专用化,紧凑化的工控机方向发展,传统的机器视觉检测系统一般是借助通用的4U结构工控机搭配多种扩展卡构成,不但体积大,成本高,而且扩展卡的兼容性和稳定性也是一个比较大的挑战。

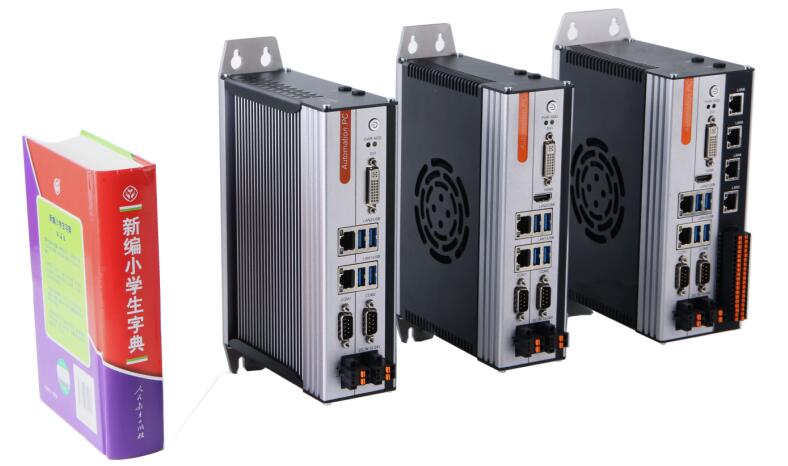

综合机器视觉行业的应用需求,诺达佳最近推出了机器视觉及自动化行业专用的NP-6xxx系列书本式工控机。NP-61xx系列工控机主要分为NP-6111低功耗无风扇系列以及NP-6122高性能台式机平台系列。

外“形”精巧,内“芯”强悍

产品采用坚固的铝合金型材结构,同时针对高性能系列产品,铝型材内嵌智能调速风扇以及铜管辅助散热,在不改变外壳尺寸大小的情况下,保证产品优秀的散热性和坚固性,全封闭的设计防止粉尘侵入,同时也充分考虑到了人体工程学结构设计,长200mm,高154.5mm的尺寸,壁挂式安装,像极了伺服在电气控制中的安装方式,占用空间小。

产品硬件结构采用模块化设计,产品由CPU核心模块,载板以及可定制化扩展板组成,成熟的模块化电路和器件更加确保产品的稳定性。独立的CPU核心模块方便用户根据实际需求选择不同算力的CPU,可维护产品更长的生命周期,尤其是疫情当下,市场动荡的大环境下,模块化设计将会更好的维持交付能力。

载板提供了丰富的接口,对外提供2个独立的Intel千兆网卡,独立占用PCIE通道,可以支持EtherCAT等实时总线,DVI-D和HDMI的视频显示接口,4个USB3.0接口,可用于接USB相机,2个RS232/RS485串口,每个串口都可以调配成RS232或RS485模式;带有过流、过压以及防反接保护的宽压输入,采用接线端子,连接更改可靠。所有的外置接口都位于产品的前端面,更加方便用户布线和维护。同时在内部提供了一个内置的USB2.0接口,方便于客户安装USB加密硬件狗,miniPCIe接口方便扩展Wifi、 4G无线以及CAN等功能模块,预留远程开关机电源接口,方便客户远程开关机。

NP-6122-H1系列产品为在NP-6122基本平台的基础上把视觉应用中的高性能处理器工控机以及光源控制器功能融为一体,使其成为高计算能力、高实时性以及多功能性的完美视觉系统平台。H1扩展功能板提供4个独立的Intel 千兆PoE网口,每个通道最大功率15W,可用于外接PoE相机;4路光源PWM控制接口,支持外部硬触发,不用再外接光源控制器;16路隔离DI/DO可供用户进行功能自定义,上位机提供Windows以及Linux系统中的API SDK,毫秒级通讯周期,可以非常便于客户把光源以及IO集成到自己的视觉控制系统中。

丰富的行业应用

得益于EtherCAT实时以太网以及实时系统的发展,运动控制系统逐渐由运动控制板卡转向基于实时系统的软运动控制系统,总线式的通讯方式,接线和维护更方便,而且支持的轴数不再受限于硬件的接口,诺达佳NP-61xx系列提供基于Intel i210 AT或Intel i211AT系列的千兆网卡,不但可以很好的保证EtherCAT的通讯稳定性,同时其也支持巨型帧的功能,可以保证图像数据的大吞吐量的需求;同时在控制系统方面,诺达佳目前已和INtime、CodeSys、盟通科技、软赢以及翌控科技等多家软件及系统商合作,并针对实时系统做了软硬件的优化,实时抖动可达5us。基于NP-6122-H1提供的丰富的接口及IO,用户只需要针对视觉行业的细分领域打造自己的软件核心竞争力,从而为终端用户提供软硬一体化的系统级解决方案,不用再担心硬件的升级变化带来的困扰。同时为了保护系统因非法断电给硬件以及数据带来的损失,诺达佳同时也推出了基于超级电容的UPS产品,不但可以为工控机硬系统穿上了铠甲,同时也非常有利于保护用户的核心过程数据。
