轮廓追踪

从最后一个确定点开始,确定给定窗口的轮廓线。

使用此命令跟踪对象的外部边缘,结果返回属于该对象的点的数量。如果之前对点列表进行了重置,则属于物体轮廓的点在点列表中,可以进行保存。该命令还需要一个属于被跟踪对象轮廓的起始点。这可以通过 probe 命令来定义。

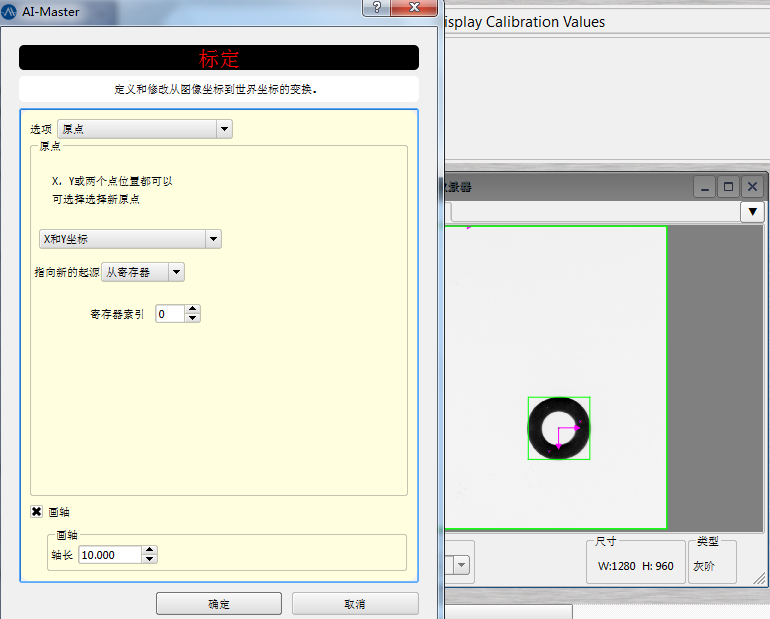

1.将坐标系建立在产品上,例如案例里以产品圆心作为坐标系中心。建立坐标系跟随产品的目的是为了保存轮廓点与轮廓点检测是跟随产品移动的坐标点。根据实际应用,如有指定坐标原点与方向,根据实际应用去建立坐标。

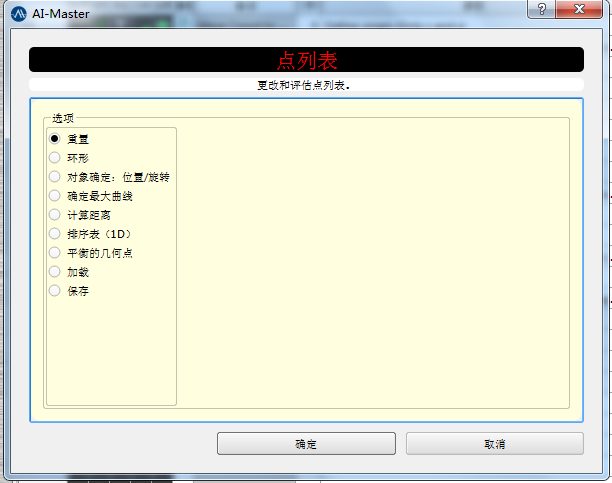

2.重置点列表。

3.通过矩形探测器确定一个起点

4.使用轮廓轨迹追踪轮廓点

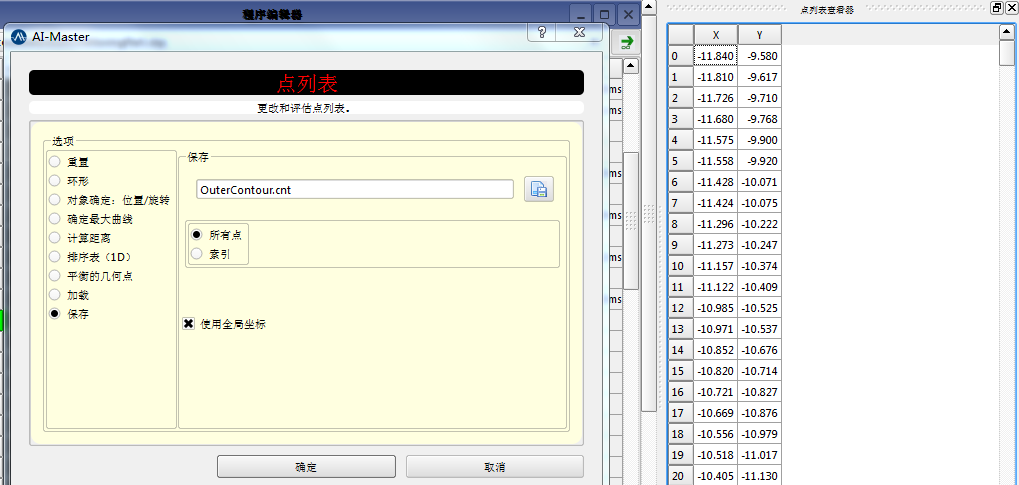

5.将点列表的轮廓点存入文件中作为模板轮廓。

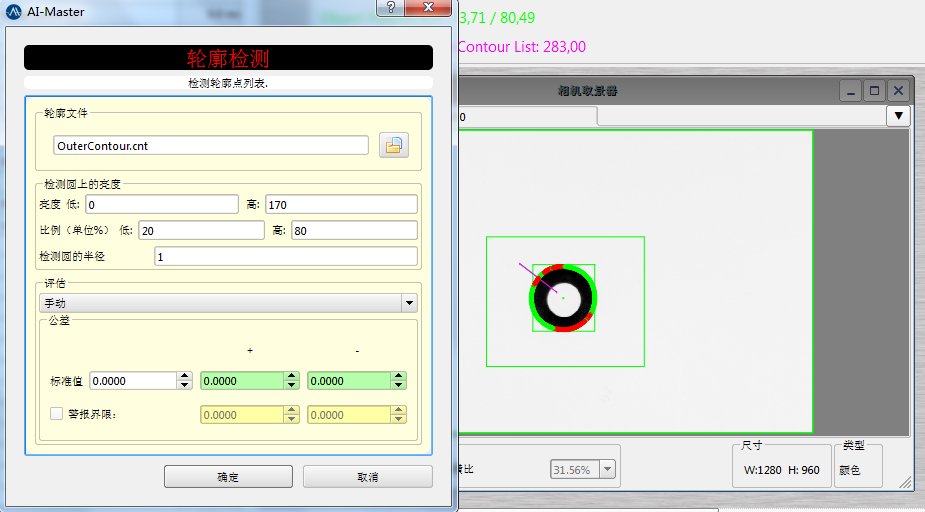

轮廓检测

检查轮廓点列表。

该命令从文件中加载轮廓点列表,并为轮廓的每个点确定一个检查圆,以测试检查圆内的亮度值是否符合准则。不符合标准的分数将被计算出来。

操作步骤与轮廓追踪类似,区别在于执行完第四步轮廓点的追踪之后,第步进行轮廓检测,

而检测所用的模板轮廓点位之前保存好的轮廓点文件。
